PERT chart là gì? Cấu trúc thành phần trong quản lý dự án

Trong môi trường làm việc chuyên nghiệp, việc quản lý tiến độ và tài nguyên một cách khoa học là điều kiện tiên quyết để đảm bảo thành công cho một dự án. Một trong những công cụ hỗ trợ lập kế hoạch và theo dõi dự án được sử dụng phổ biến là PERT chart. Vậy PERT chart là gì, nó có đặc điểm gì nổi bật và làm thế nào để áp dụng hiệu quả vào quy trình quản lý? NextX – Phần mềm CRM cho doanh nghiệp sẽ cung cấp cái nhìn toàn diện cho bạn về sơ đồ PERT và vai trò thiết yếu của nó trong quản trị dự án hiện đại.

I. PERT chart là gì?

Xem thêm: Top 10 phần mềm quản lý khách hàng tốt nhất hiện nay

PERT (Program Evaluation and Review Technique) chart là một công cụ đồ họa được sử dụng để lên kế hoạch, lập lịch và điều phối các nhiệm vụ trong một dự án. Sơ đồ PERT được phát triển lần đầu tiên vào cuối những năm 1950 bởi Hải quân Hoa Kỳ để phục vụ cho chương trình tên lửa Polaris – một dự án phức tạp với hàng nghìn công đoạn.

Sơ đồ PERT thể hiện các công việc (tasks) cần thực hiện dưới dạng một mạng lưới các nút và mũi tên, trong đó:

• Các nút đại diện cho các sự kiện hoặc mốc quan trọng (milestones).
• Các mũi tên thể hiện các công việc và mối quan hệ phụ thuộc giữa chúng.

Thông qua PERT chart, người quản lý dự án có thể hình dung được toàn bộ quy trình thực hiện, xác định công việc nào phải hoàn thành trước, thời gian dự kiến cho từng bước và nhận diện con đường tới hạn (critical path) của dự án.

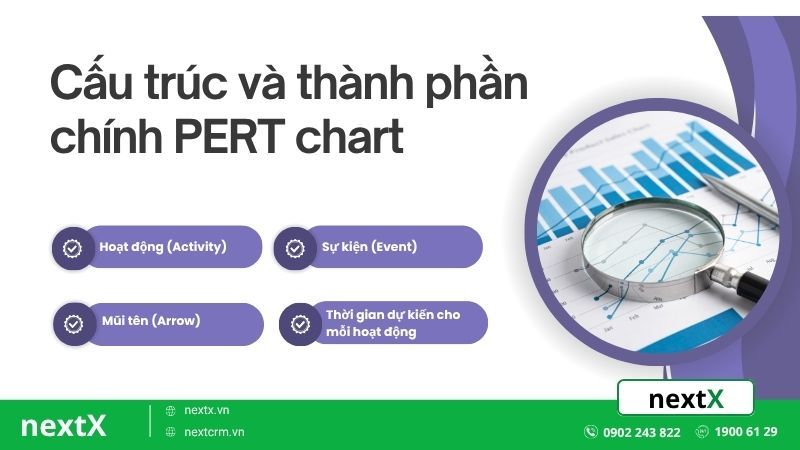

II. Cấu trúc và thành phần chính của PERT chart

Xem thêm: Top 6 phần mềm chăm sóc khách hàng tốt nhất thị trường

1. Hoạt động (Activity)

Đây là những công việc cụ thể hoặc nhiệm vụ cần được thực hiện trong dự án. Mỗi hoạt động sẽ tiêu tốn một lượng thời gian và tài nguyên nhất định. Chúng có thể thực hiện tuần tự hoặc song song, tùy thuộc vào mối liên hệ giữa các phần công việc khác. Ví dụ: Trong một dự án xây dựng, các hoạt động có thể bao gồm "thiết kế bản vẽ", "xin giấy phép xây dựng", "chuẩn bị mặt bằng", v.v.

Điều quan trọng là xác định chính xác những hoạt động nào có thể tiến hành đồng thời và những hoạt động nào phụ thuộc lẫn nhau. Điều này giúp xây dựng nên trình tự thực hiện rõ ràng, tránh được tình trạng chồng chéo hoặc trì hoãn không cần thiết.

2. Sự kiện (Event)

Sự kiện đại diện cho một điểm thời gian cụ thể trong quá trình thực hiện dự án, thường là khi bắt đầu hoặc kết thúc một hay nhiều hoạt động. Sự kiện không tiêu tốn thời gian hay tài nguyên, mà đóng vai trò như một mốc đánh dấu quan trọng để theo dõi tiến độ.

Ví dụ: Sự kiện có thể là "hoàn thành thiết kế kỹ thuật", "bắt đầu thi công móng", hoặc "kết thúc giai đoạn thử nghiệm".

3. Mũi tên (Arrow)

Mũi tên trong sơ đồ PERT thể hiện mối quan hệ phụ thuộc giữa các hoạt động và sự kiện. Nó chỉ ra trình tự thực hiện công việc và chiều hướng tiến trình của dự án.

Mỗi mũi tên thường nối từ một sự kiện bắt đầu đến một sự kiện kết thúc, đi kèm với tên hoạt động và thời gian dự kiến thực hiện. Nếu một công việc A phải hoàn thành trước khi công việc B có thể bắt đầu, mũi tên sẽ nối từ sự kiện kết thúc A đến sự kiện bắt đầu B.

4. Thời gian dự kiến cho mỗi hoạt động

Đây là một đặc điểm nổi bật của sơ đồ PERT so với các công cụ lập kế hoạch khác. PERT không chỉ đưa ra một mốc thời gian cố định, mà sử dụng phương pháp ước lượng ba điểm để đánh giá mức độ không chắc chắn trong thời gian thực hiện:

• Thời gian lạc quan (Optimistic Time – O): Là thời gian ngắn nhất để hoàn thành một hoạt động trong điều kiện thuận lợi lý tưởng, không gặp trở ngại nào.
• Thời gian bi quan (Pessimistic Time – P): Là thời gian dài nhất có thể cần thiết để hoàn thành hoạt động, tính đến các yếu tố rủi ro và bất lợi có thể phát sinh.
• Thời gian khả dĩ nhất (Most Likely Time – M): Là thời gian hoàn thành mà người lập kế hoạch cho rằng có khả năng xảy ra cao nhất, dựa trên kinh nghiệm thực tế.

Từ ba giá trị trên, ta có thể tính được thời gian trung bình dự kiến (TE – Expected Time) theo công thức:

TE = (O + 4M + P) : 6

Công thức này giúp giảm thiểu sai số và cung cấp cái nhìn thực tế hơn về thời gian thực hiện từng hoạt động. Đây cũng là cơ sở để tính toán tổng thời gian hoàn thành dự án, xác định đường tới hạn (Critical Path) và đánh giá khả năng hoàn thành đúng tiến độ.

III. Lợi ích của việc sử dụng PERT chart trong dự án

1. Hiểu rõ cấu trúc và dòng công việc của dự án

PERT chart giúp người quản lý nhìn thấy từng bước công việc một cách trực quan, bao gồm mối quan hệ phụ thuộc giữa các hoạt động. Bằng cách thể hiện các công việc theo trình tự logic, sơ đồ cho phép xác định rõ ràng cái gì cần làm trước, cái gì có thể làm song song, và cái gì chỉ có thể thực hiện khi một phần khác đã hoàn thành. Điều này cực kỳ hữu ích để tổ chức các nhóm làm việc, tránh tình trạng giẫm chân hoặc chờ đợi không cần thiết.

2. Dự đoán rủi ro và các tình huống bất ngờ

Khác với các phương pháp lập kế hoạch cứng nhắc, PERT sử dụng ba ước lượng thời gian (lạc quan, bi quan, khả dĩ nhất) giúp mô phỏng nhiều kịch bản khác nhau cho từng hoạt động. Qua đó, người quản lý có thể đánh giá được các rủi ro tiềm tàng và mức độ dao động của tiến độ dự án.

Ví dụ, nếu một công việc có sự chênh lệch lớn giữa thời gian lạc quan và bi quan, đó có thể là một điểm rủi ro cần được giám sát kỹ. Việc phát hiện sớm những khả năng trì hoãn sẽ giúp lập kế hoạch đối phó và đưa ra các phương án thay thế phù hợp.

3. Tối ưu hóa tiến độ dự án thông qua critical path

Xem thêm: Top 6 phần mềm CRM cho Spa thẩm mỹ viện tốt nhất hiện nay cho bạn

Một trong những chức năng quan trọng nhất của PERT chart là giúp xác định đường tới hạn (Critical Path) – tức là chuỗi các công việc có ảnh hưởng trực tiếp đến thời gian hoàn thành toàn bộ dự án. Nếu một hoạt động nằm trên critical path bị trễ, toàn bộ dự án cũng sẽ bị trễ theo.

Nhờ vào critical path, nhà quản lý có thể:

• Tập trung giám sát những công việc quan trọng nhất.
• Phân bổ nguồn lực ưu tiên cho các phần việc trên đường tới hạn.
• Linh hoạt điều chỉnh các công việc không thuộc critical path để tối ưu thời gian thực hiện mà không ảnh hưởng đến tổng thể dự án.

4. Quản lý tài nguyên một cách hiệu quả

Sơ đồ PERT giúp xác định rõ thời điểm bắt đầu và kết thúc của từng hoạt động, từ đó hỗ trợ việc lập kế hoạch phân bổ nhân lực, máy móc, vật tư một cách hợp lý. Bạn có thể:

• Tránh tình trạng quá tải nhân lực ở một giai đoạn, trong khi các giai đoạn khác thiếu người.
• Điều chuyển tài nguyên giữa các phần công việc không thuộc critical path mà vẫn đảm bảo tiến độ.
• Dự báo và kiểm soát tốt hơn chi phí nhân công và thiết bị dựa trên thời gian thực hiện thực tế.

5. Hỗ trợ ra quyết định nhanh chóng và chính xác

Với các số liệu thời gian được ước lượng và tính toán bài bản, PERT chart cung cấp một hệ thống dữ liệu định lượng đáng tin cậy. Đây là cơ sở để các nhà quản lý:

• Đưa ra quyết định đúng thời điểm, thay vì dựa trên cảm tính.
• Dễ dàng so sánh giữa các phương án thay thế.
• Xác định đâu là điểm nghẽn (bottleneck) cần ưu tiên xử lý.
• Lập báo cáo tiến độ rõ ràng, logic để trình bày với các bên liên quan.

IV. Sự khác biệt giữa PERT chart và Gantt chart

Mặc dù cả PERT chart và Gantt chart đều được dùng trong lập kế hoạch dự án, nhưng chúng có những điểm khác biệt đáng lưu ý:

Yếu tố	PERT Chart	Gantt Chart
Mục đích	Phân tích trình tự công việc	Trình bày tiến độ theo thời gian
Hình thức	Dạng sơ đồ mạng lưới	Dạng biểu đồ cột theo thời gian
Phù hợp với dự án	Phức tạp, chưa xác định rõ thời gian	Có thời gian cố định, đơn giản hơn
Xác định phụ thuộc	Rất rõ ràng	Có thể bị hạn chế
Ước lượng thời gian	Dựa trên 3 giá trị (O, M, P)	Thời gian cố định cho từng nhiệm vụ

Do đó, việc lựa chọn công cụ phù hợp phụ thuộc vào bản chất và giai đoạn của dự án.

V. Khi nào nên áp dụng PERT chart?

1. Khi dự án có tính chất phức tạp và quy mô lớn

PERT chart rất phù hợp với những dự án có nhiều giai đoạn liên tiếp và liên kết chặt chẽ. Ví dụ: dự án phát triển phần mềm, nghiên cứu sản phẩm mới, xây dựng công trình kỹ thuật, tổ chức sự kiện lớn,… Những dự án như vậy thường đòi hỏi sự phối hợp giữa nhiều phòng ban, đội nhóm hoặc nhà cung cấp, khiến việc kiểm soát dòng công việc trở nên khó khăn nếu không có công cụ hỗ trợ.

2. Khi chưa có dữ liệu thời gian cụ thể cho từng hoạt động

Nếu dự án ở giai đoạn đầu hoặc mang tính đổi mới, thông tin về thời gian hoàn thành các công việc có thể chưa rõ ràng. Trong tình huống này, sơ đồ PERT với phương pháp ước lượng ba điểm (lạc quan – khả dĩ – bi quan) sẽ giúp xây dựng khung thời gian linh hoạt, sát thực tế và có tính thích nghi cao hơn so với các công cụ thời gian cố định như Gantt chart.

3. Khi cần phân tích rủi ro về tiến độ

PERT chart là lựa chọn tối ưu khi bạn muốn dự báo khả năng trễ hạn và có kế hoạch ứng phó kịp thời. Dựa trên thời gian ước lượng, bạn có thể tính độ lệch chuẩn cho từng hoạt động và đánh giá xác suất hoàn thành dự án đúng hạn. Đây là công cụ cực kỳ hữu ích trong các dự án rủi ro cao hoặc yêu cầu hoàn thành theo deadline nghiêm ngặt.

4. Khi mục tiêu là đánh giá khả năng hoàn thành dự án đúng hạn

Với công thức tính thời gian trung bình và khả năng xác định critical path, PERT chart cho phép nhà quản lý đánh giá chính xác khả năng hoàn thành toàn bộ dự án trong thời gian dự kiến. Điều này đặc biệt quan trọng trong những dự án có hợp đồng ràng buộc thời gian hoặc đang chịu áp lực về tiến độ từ phía khách hàng, nhà đầu tư hoặc cơ quan quản lý.

5. Khi cần phối hợp nhiều nhóm và nguồn lực

PERT chart là công cụ hỗ trợ rất tốt trong việc điều phối các nhóm làm việc khác nhau cùng tham gia một dự án. Việc hiển thị rõ ràng trình tự công việc giúp các nhóm hiểu được vai trò của mình trong tổng thể dự án và phối hợp hiệu quả hơn với các nhóm khác, giảm thiểu xung đột hoặc trì trệ.

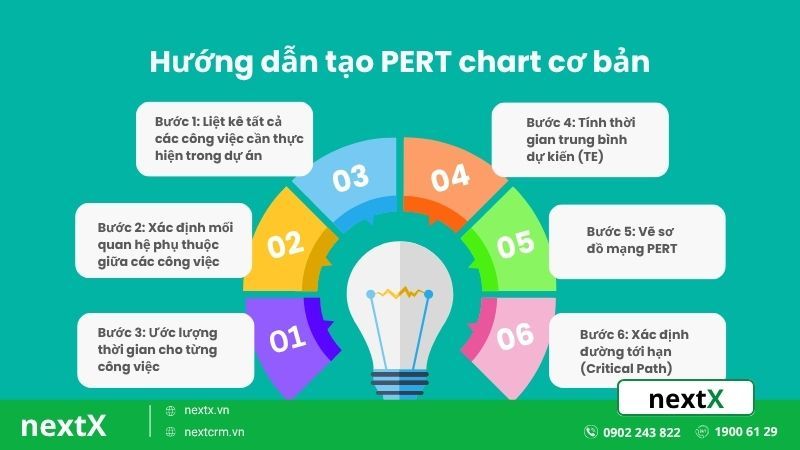

VI. Hướng dẫn tạo PERT chart cơ bản

Xem thêm: Top 5 phần mềm CRM cho bất động sản kinh doanh tốt nhất thị trường

Bước 1: Liệt kê tất cả các công việc cần thực hiện trong dự án

Đây là bước nền tảng. Bạn cần xác định toàn bộ những công việc phải làm từ lúc bắt đầu đến khi dự án kết thúc. Nên phân chia công việc càng chi tiết càng tốt, tránh bỏ sót những bước nhỏ nhưng có ảnh hưởng đến tiến độ chung.

Bước 2: Xác định mối quan hệ phụ thuộc giữa các công việc

Xác định công việc nào phải hoàn thành trước khi các công việc khác có thể bắt đầu. Đây là bước thiết lập trình tự thực hiện của dự án, giúp tạo ra dòng chảy logic của toàn bộ quy trình.

Bước 3: Ước lượng thời gian cho từng công việc

Với mỗi hoạt động, hãy ước lượng ba mốc thời gian:

• O (Optimistic time) – thời gian lạc quan nhất nếu mọi thứ thuận lợi.
• M (Most likely time) – thời gian khả dĩ nhất trong điều kiện thông thường.
• P (Pessimistic time) – thời gian lâu nhất nếu gặp sự cố hoặc chậm trễ.

Bước 4: Tính thời gian trung bình dự kiến (TE)

Sử dụng công thức: TE = (O + 4M + P) : 6

Đây là thời gian trung bình có trọng số, giúp giảm thiểu sai số do các ước lượng cực đoan gây ra.

Bước 5: Vẽ sơ đồ mạng PERT

Sử dụng các nút (nodes) để biểu thị các sự kiện bắt đầu và kết thúc, và mũi tên (arrows) để thể hiện các hoạt động. Ghi chú tên công việc, thời gian ước lượng và thời gian trung bình trên từng mũi tên. Việc vẽ sơ đồ này có thể làm bằng tay hoặc bằng phần mềm.

Bước 6: Xác định đường tới hạn (Critical Path)

Tính toán tổng thời gian cho từng chuỗi hoạt động từ đầu đến cuối dự án. Critical path là chuỗi có thời gian dài nhất và không có độ trễ. Bất kỳ sự chậm trễ nào trong chuỗi này sẽ ảnh hưởng trực tiếp đến ngày hoàn thành toàn dự án. Đây là trọng tâm để giám sát, theo dõi và kiểm soát tiến độ.

VII. Kết luận

Qua bài viết trên, bạn đã hiểu rõ PERT chart là gì, bao gồm cấu trúc, ứng dụng và cách triển khai trong thực tế. Với những dự án có tính phức tạp cao hoặc cần quản lý thời gian chặt chẽ, sơ đồ PERT là công cụ không thể thiếu giúp lập kế hoạch chính xác, tối ưu nguồn lực và hạn chế rủi ro. Nếu bạn đang tìm kiếm phương pháp quản lý dự án bài bản, đừng bỏ qua PERT chart như một phần quan trọng trong chiến lược của mình. Hãy theo dõi trang tin NextX để biết thêm nhiều thông tin hữu ích trong kinh doanh nhé!
